Призначення, будова та принцип дії реактора

Реактори служать для обмеження струмів короткого замикання і є котушкою без сталевого сердечника, що володіє великим індуктивним і малим активним опорами. При коротких замиканнях реактор обмежує струм короткого замикання в ланцюзі завдяки значному індуктивному опору. Реактор, встановлений на приєднанні, дозволяє застосовувати апарати, що розміщуються за ним (трансформатори струму, роз'єднувачі, вимикачі), апарати і кабелі розподільної мережі, розташовані за реактивованною лінією, розраховані на менші термічні і динамічні дії струмів к.з. Це значно знижує вартість електричного обладнання розподільних пристроїв.

Призначення, будова та принцип дії відділювача

Відділювачі (роз'єднувачі, але з вбудованим механізмом для відключення) використовують для відключення трансформаторів без навантаження, а також для автоматичного відключення пошкоджених трансформаторів і ліній при знятті напруги. Вони можуть відключати намагнічуючі струми трансформаторів потужністю до 16 МВ • А при напрузі 35 кВ і 63 МВ • А при напрузі 110 кВ.

Відділювачі ОД-35/600, ОД-110/600 і ОД-220/1000 – двухколонкові. Швидкодія відділювачів забезпечується пружинами. Кожен полюс апарату управляється приводом. При включеному полюсі віддільника відключаючі пружини заведені і віддільник утримується у включеному положенні приводом. При спрацьовуванні спеціального блокуючого реле або відключаючого електромагніту, встановленого в приводі, звільняється механізм вільного розчіплення приводу і відділювач відключається.

Схеми з’єднань статорних обмоток асинхронного двигуна

На щитку машини (мал. 1) знаходяться 6 затискачів, до яких приєднуються початки й кінці обмоток кожної фази. Для при­єднання статорних обмоток до трифазної мережі їх можна з'єднати зіркою або трикутником, що дає змогу вмикати двигун у мережу з дво­ма різними лінійними напругами. Наприклад, двигун може працюва­ти від мережі з напругою 380 та 220 В. На щитку машини зазначено обидві напруги мережі, на які розрахований двигун, тобто 220/127 В або 380/220 В.

Мал.1. Приєднання затискачів на щитку двигуна при з'єднанні статор­них обмоток трикутником (а) та зір­кою (б).

Схема реверсивного пуску асинхронного двигуна з короткозамкнутим ротором

Електрична схема (мал. 1) складається з автоматичного вимикача SF, кнопок керування SВ1...SВЗ, магнітних пускачів КМ1, КМ2, теплового реле РТ1, електродвигуна Д.
У схемі є силове коло, а також коло керування. До складу першого входять: автоматичний вимикач SF; силові контакти КМ1.1, КМ2.1 ма­гнітних пускачів; котушки теплового реле РТ1; електродвигун Д, а до складу другого - кнопки «Стоп» (SВ1), «Вперед» (SВ2), «Назад» (SВЗ), котушки магнітних пускачів КМ1 і КМ2, блок-контакти КМ1.2, КМ1.3 та КМ2.2, КМ2.3 магнітних пускачів і контакт РТ1.1 теплового реле.

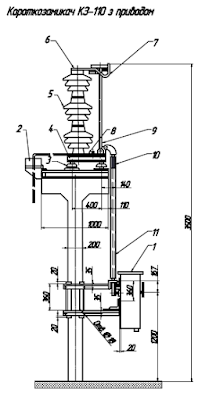

Призначення, будова та принцип дії короткозамикача

Короткозамикачі використовують для штучного створення короткого замикання, коли струм при пошкодженнях в трансформаторі може опинитися недостатнім для спрацьовування релейного захисту. Короткозамикачі застосовують на підстанціях без вимикачів з боку вищої напруги, де вони призначені для зовнішньої установки.

Короткозамикачі КЗ-35 на напругу 35 кВ виконують у вигляді двох окремих полюсів, що сполучаються при монтажі в один двополюсний апарат, а КЗ-110 і КЗ-220 – у вигляді однополюсних апаратів. При включенні короткозамикача КЗ-35 відбувається двофазне коротке замикання на землю, а при включенні КЗ-110 або КЗ-220 – однофазне. Включаються короткозамикачі автоматично при спрацьовуванні релейного захисту, а відключаються вручну.

Призначення, будова та принцип дії трьохполюсного роз'єднувача

Роз'єднувачі призначені для відключення і включення окремих ділянок мережі або устаткування, що знаходяться тільки під напругою, для відключення ділянок мережі з малими величинами струмів, а також для створення видимого розриву електричного ланцюга при роботах на лінії або устаткуванні. Роз'єднувачі розрізняються по роду установки (для внутрішньої і зовнішньої установки), напрузі (6, 10 кВ), струму (400, 630 А і більше), виконання – однополюсні, трьохполюсні і трьохполюсні із заземляючими ножами. Роз'ємну частину роз'єднувача виконують з лінійним або площинним контактом. У роз'єднувачах з лінійним контактом перехід струму здійснюється через ряд розташованих по одній лінії точок, в роз'єднувачах з площинним контактом – через декілька точок, розташованих на дотичних площинах.

Призначення, будова та принцип дії однополюсного роз'єднувача

Роз'єднувачі призначені для відключення і включення окремих ділянок мережі або устаткування, що знаходяться тільки під напругою, для відключення ділянок мережі з малими величинами струмів, а також для створення видимого розриву електричного ланцюга при роботах на лінії або устаткуванні.
Роз'єднувачі розрізняються по роду установки (для внутрішньої і зовнішньої установки), напрузі (6, 10 кВ), струму (400, 630 А і більше), виконання – однополюсні, трьохполюсні і трьохполюсні із заземляючими ножами. Роз'ємну частину роз'єднувача виконують з лінійним або площинним контактом. У роз'єднувачах з лінійним контактом перехід струму здійснюється через ряд розташованих по одній лінії точок, в роз'єднувачах з площинним контактом – через декілька точок, розташованих на дотичних площинах. Управління роз'єднувачами в міських мережах проводять вручну: однополюсними – за допомогою ізолюючої штанги, трьохполюсними – за допомогою важельного приводу ПР. Роз'єднувач РВЗ має два приводи – один для основних, другий – для заземляючих ножів, причому передбачено блокування між валом основних і валом заземляючих ножів, що виключає можливість помилкових дій при операції цими ножами.
